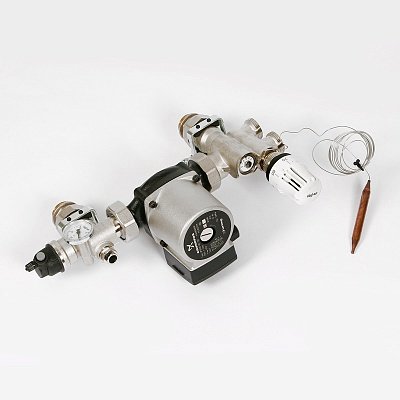

Насосно-смесительная группа UNI-FITT SOLOMIX 1" с насосом GRUNDFOS

Насосно-смесительный узел Uni-Fitt Solomix 1" с насосом Grundfos UPSO 25-65 130 для тёплого пола предназначен для создания низкотемпературных систем отопления. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа для тёплого пола Uni-Fitt Solomix 1" поставляется с установленным насосом Grundfos и полностью готова к монтажу. Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре.

Технические данные Юни-Фитт Соломикс с насосом Грундфос

Максимальная температура первичного контура 90 °C
Максимальное давление 10 бар
ΔP макс. первичного контура 1 бар
Диапазон регулирования во вторичном контуре 20 ÷ 65 °C
Тепловая мощность *
байпас позиция 0 - 10 кВт
байпас позиция 5 -12,5 кВт
Потеря давления на смесительном клапане (байпас позиция 0) - Kv 3
Потеря давления на смесительном клапане (байпас позиция 5) -Kvmax 4,8
Шкала термометра- 0 ÷ 80 °C
Диаметр подключения к высокотемпературному контуру - 1"
Диаметр подключения к низкотемпературному контуру - 1"
Присоединительный диаметр и монтажная длина циркуляционного насоса - 1 1/2", 130 мм
* - при разности температур в подающем / обратном трубопроводе ΔT=7°C и перепаде давления ΔP=0,25 бар).

Комплект поставки

Подающий коллектор
Обратный коллектор
Крепежная скоба коллекторной группы
Крепежная скоба смесительного узла
Смесительный клапан с резьбой M30x1,5, для установки термостатической головки с погружным температурным датчиком
Байпасный калибровочный клапан
Циркуляционный насос Grundfos серии UPSO - монтажная длина 130 мм.
Гнездо для погружного температурного датчика на линии подачи
Контрольный термометр (от 0 до 80 °C)
Автоматический клапан для удаления воздуха
Термостатическая головка с погружным датчиком от 20 до 65 °C
Поворотные сливные вентили
